三环电容(尤其是X7R材质MLCC)在电源去耦优化中，需结合其容量-电压特性、封装尺寸及频率响应特性进行选型与布局，核心原则是通过多容量组合覆盖宽频噪声，并优化寄生参数以降低电源阻抗。以下是具体分析：

一、三环电容容量-电压特性对去耦的影响

电压系数与容量衰减

X7R电介质电容的容量随电压升高而衰减，例如三环TCC0603X7R104K500CT(100nF/50V)在额定电压下容量可能衰减5%-10%。优化建议：

工作电压降额至额定值的70%以下(如35V)，可减少容量衰减至3%以内，提升高频去耦稳定性。

对电压敏感电路(如ADC参考电压)，优先选择C0G材质电容(容量稳定性±1%)，但需注意其容量上限较低(通?！?.1μF)。

容量与自谐振频率的关系

三环MLCC的自谐振频率(SRF)与容量成反比，例如：

0.1μF(0603封装)SRF≈15MHz，适用于10MHz以下噪声抑制;

10nF(0402封装)SRF≈100MHz，可覆盖100MHz以下高频噪声。

优化建议：

采用“大容量+小容量”组合，如10μF钽电容(低频)+0.1μF MLCC(中频)+10nF MLCC(高频)，形成宽频覆盖。

避免单一容量电容，防止特定频段噪声漏滤。

二、封装尺寸与寄生参数优化

封装对等效串联电感（ESL）的影响

三环MLCC的ESL随封装尺寸减小而降低，例如：

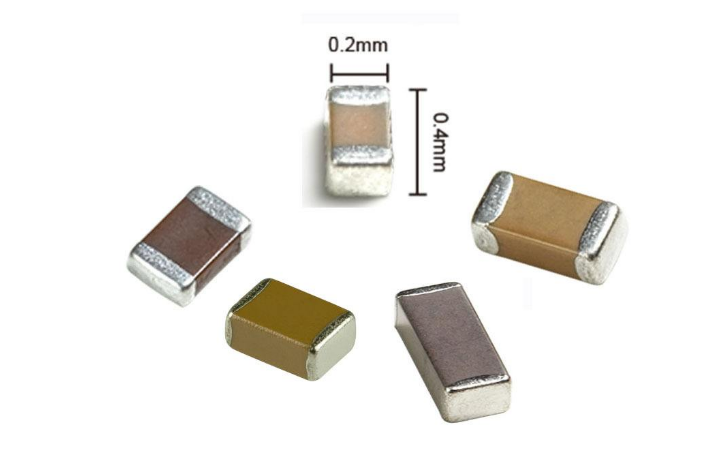

0603封装ESL≈3nH，0402封装ESL≈1.5nH，0201封装ESL≈0.8nH。

优化建议：

高频去耦(>10MHz)优先选择0402或0201封装，减少寄生电感对高频噪声的抑制效果。

低频去耦(<1MHz)可使用0603或0805封装，平衡成本与性能。

布局对电源阻抗的影响

去耦电容需贴近芯片电源引脚放置，以减少走线电感。例如：

若0.1μF电容距离芯片引脚5mm，走线电感≈5nH，在100MHz下阻抗≈3.14Ω，可能抵消电容的低阻抗特性。

优化建议：

采用“就近放置”原则，将小容量高频电容(如0.1μF)直接放置在芯片电源引脚旁，通过短走线或过孔连接至地平面。

大容量低频电容(如10μF)可放置在电源入口附近，作为电荷储备库。

三、三环电容在电源去耦中的典型应用

数字电路去耦

场景：高速微处理器(如ARM Cortex-M系列)电源去耦。

方案：

并联1个10μF钽电容(抑制低频噪声)和1个0.1μF MLCC(抑制高频噪声)。

三环TCC0603X7R104K500CT(0.1μF/50V)作为高频去耦主力，配合钽电容实现宽频覆盖。

效果：电源阻抗在1kHz-100MHz范围内≤0.1Ω，满足数字电路对电源稳定性的要求。

模拟电路去耦

场景：高精度ADC参考电压去耦。

方案：

使用三环TCC0603C0G1R0B500CT(10pF/50V，C0G材质)作为高频去耦，避免X7R电容的电压系数导致容量波动。

配合1μF薄膜电容(低ESR)抑制低频噪声。

效果：电源纹波抑制比(PSRR)在1MHz下≥60dB，确保ADC参考电压稳定性。
