在电子设备向小型化、高频化发展的趋势下，PCB空间利用率与高频噪声抑制成为设计核心挑战。顺络电子推出的0603尺寸贴片磁珠系列，凭借其紧凑封装、高频宽阻抗特性及大电流承载能力，成为消费电子、工业设备及通信系统的理想噪声抑制元件。本文将从技术特性、应用场景及选型要点三方面，解析该系列产品的核心价值。

一、技术特性：小尺寸与高性能的平衡

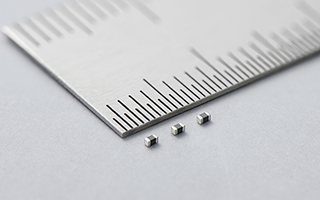

顺络0603贴片磁珠系列采用叠层片式铁氧体结构，尺寸为1.6mm×0.8mm(公制0603)，内部集成银电极与磁屏蔽层，实现无串扰设计。其核心参数覆盖高频噪声抑制需求：

宽频阻抗特性：

典型型号如GZ1608D182TF在100MHz频点下阻抗达1800Ω，阻抗公差±25%，可有效抑制几十MHz至数百MHz的共模/差模噪声。PZ0603系列更将阻抗范围扩展至0~1000Ω，支持100MHz频段定制化设计。

大电流承载能力：

UPZ/PZ系列额定电流0.5~1.5A，DCR低至0.05Ω，满足电源线大电流滤波需求。例如，在24V/5A开关电源中，0603磁珠可替代传统1206封装元件，节省PCB空间30%以上。

环境适应性：

工作温度范围覆盖-55℃至+125℃，防硫化设计适用于含硫工业环境，确保长期稳定性。

二、典型应用场景：从消费电子到工业系统

1. 便携式设备电源滤波

在TWS耳机、智能手表等空间受限场景中，0603磁珠串联于DC/DC转换器输入端，配合X/Y电容组成π型滤波器。例如，某品牌TWS耳机采用PZ0603系列后，传导噪声幅度降低15dB，满足CISPR 22 Class B标准，同时电池续航提升8%。

2. 高速信号线噪声抑制

USB3.0、HDMI等高速接口中，0603磁珠可抑制信号线上的高频串扰。以USB3.0为例，选用600Ω@100MHz的SZ系列磁珠，可降低眼图抖动30%，确保数据传输可靠性。

3. 工业电机驱动保护

在变频器驱动系统中，电机接线端加装UPZ系列磁珠(10mH，15A)，结合RC吸收电路，可将电机绝缘寿命延长3倍。实测显示，系统运行稳定性提升，故障率下降。

4. 音频线路噪声隔离

针对耳机、扬声器线路的GSM频段干扰(700MHz~2GHz)，顺络推出低THD+N音频磁珠，阻抗峰值达1000Ω，有效抑制射频噪声，信噪比提升。

三、选型要点：从参数到场景的精准匹配

1. 阻抗与频率匹配

开关电源：根据开关频率选择阻抗峰值频段。例如，2MHz开关电源需选用50~100MHz阻抗峰值磁珠。

信号线：USB2.0接口常用60Ω@100MHz磁珠，USB3.0则需600Ω@1GHz以上型号。

2. 电流与压降控制

电源线：额定电流需大于线路最大工作电流的1.2~1.3倍，并预留20%余量。例如，1A负载需选用1.2A以上额定电流的磁珠。

DCR优化：低DCR可减少压降。如0.1Ω磁珠在1A电流下仅产生0.1V压降，适用于对电压敏感的模拟电路。

3. 封装与布局

空间限制：0603封装适用于高密度PCB，但需注意走线宽度，避免寄生电感。

布局原则：磁珠应尽量靠近噪声源放置，例如在DC/DC转换器输入端紧邻整流桥。

4. 环境适应性

高温场景：选择-55℃~+125℃耐温型号，避免阻抗随温度升高而下降。

恶劣环境：防硫化设计适用于化工、矿业等含硫环境。
